配網隱患預警及精確定位裝置
產品名稱：配網隱患預警及精確定位裝置
產品型號：TLKS-PMG-DSCD
產品類別：輸電線路在線監測系列
一，系統背景
配網隱患預警及精確定位系統基于行波發的測距裝置越來越完善可靠，配網線路可以利用站端的行波法測距來實現故障精確定位。主要應用于配網線路上，可快速判斷故障線路，以及故障點距離線路終端的位置，大大縮短故障測尋時間，快速修復配網線路故障，提高供電系統可靠性。
二，系統構成
配網隱患預警及精確定位系統由現場監測終端、數據中心和客戶端三部分組成。
三，工作原理
系統采用分布式行波在線測量技術，通過故障行波經過相鄰終端的時間差，準確計算故障位置?？蓪崿F(xiàn)常見短路故障和接地故障的精確定位。

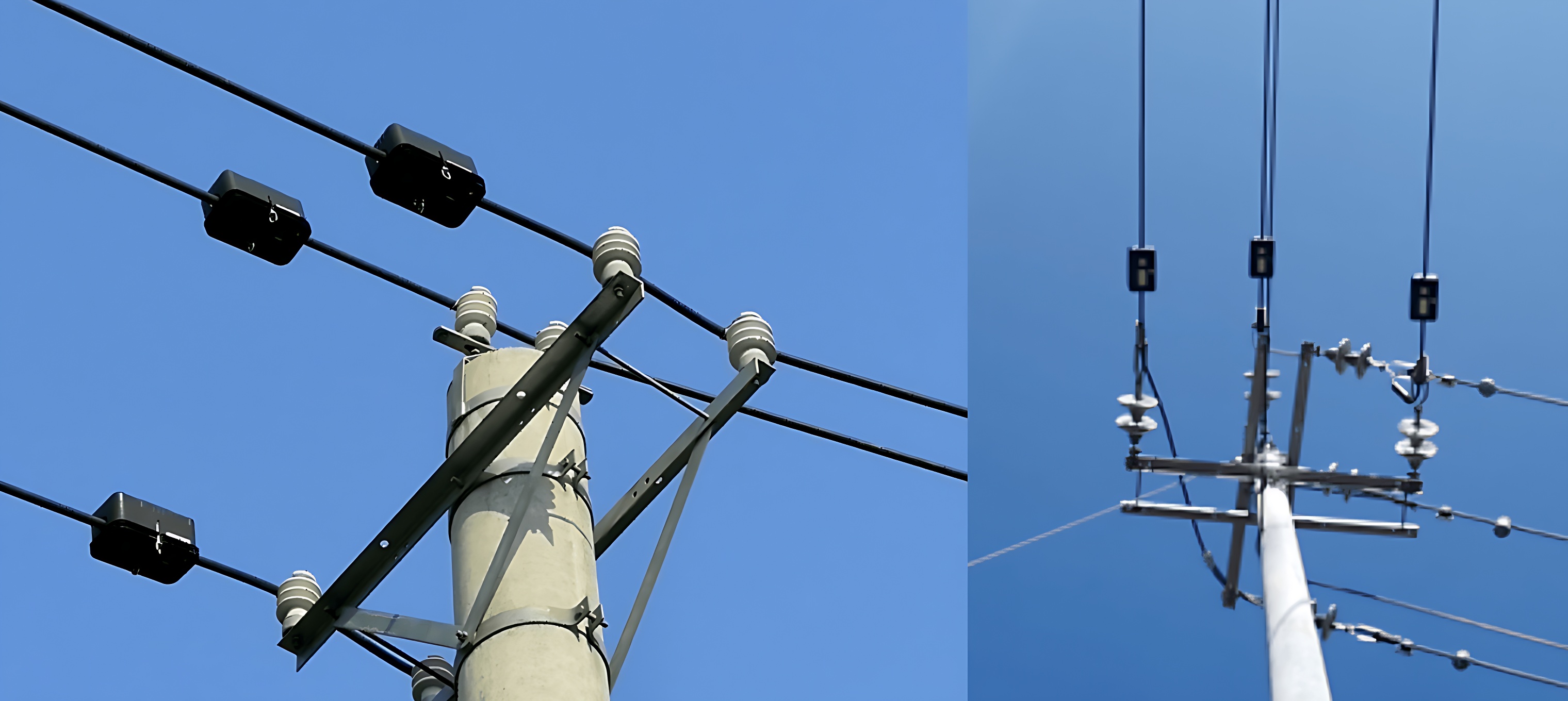

四，裝置介紹
三，技術參數
型號
TLKS-PMG-DSCD
技術指標
故障定位精度:≤150m
故障精確定位準確率：≥90%
隱患預警定位準確率：>90%
故障區間定位準確性：>95%
雷擊故障辨識準確率：≥90%
接地選線準確率：≥90%
安裝方式：帶電安裝
適用電壓等級：6~20KV
采樣率：工頻：≥12.8KHz;行波：>1MHz
電流測量范圍：工頻：0~600A;行波：1A~500A
工頻電流精度：0~20A:土0.5A;20A~100A:1A；100~600A:1%
三，工程案例
