輸電線路故障智能診斷系統
產品名稱：輸電線路故障智能診斷系統
產品型號：TLKS-PIMG-DSC
產品備注：推薦新產品-輸電線路故障智能診斷系統
產品類別：輸電線路在線監測系列
一、產品概述：
輸電線路故障智能診斷系統由分布式故障診斷裝置和系統主站兩部分組成。分布式故障診斷裝置分布安裝于輸電線路的導線上，監測輸電線路故障發生時刻的故障行波電流與工頻故障電流，同時采集這些信號并通過4G網絡上傳到系統主站。系統主站使用數學模型對裝置上傳的故障信息報文進行分析、比對、判斷，分析的結果存儲在服務器中數據庫中，并通過短信將報警信息發送給專工。可以通過瀏覽器登錄到系統主站查看故障點的信息和故障波形。
二、系統原理：
1)根據工頻故障電流確定故障區間。設定輸電線路在i，j, m, n籌桿塔處裝設了分布式放障診斷裝置，現在第j基桿塔至第m基桿塔間發生了事故并造成線路跳閘。此時，i, j處的工頻故障電流相位與m, n處的工頻散障電流相位是相反的，利用這一簡單的邏輯原理，可以十分準確地確定故障發生在j，m間;
2)在確定的故障區間實施行波精確定位。由于行波定位的故障區間變短，地形弧垂所引起的誤差按比例線性縮小。在故障區間確定在j m間后，只需對j、m段實施行波定位。與此同時，系統采用分布式行波波速在線測量技術，即根據同一行波經過相鄰兩個分布式故障診斷裝置的時間，可準確計算出行波波速，消除了行波波速對行波定位精度的影響，進一步提高了故障行波定位精度;
3)對十復雜網絡結構的輸電線路，在分支點處可安裝分布式故障診斷裝置，將復雜網絡劃分為一些簡單的單線結構，之后仍采用上述方法:先利用工頻故障電流定位故障區間，再在故障區間內實施行波定位;
三、技術參數：
|
型號 |
TLKS-PIMG-DSC |
|
環境溫度 |
-40℃ ~85℃ |
|
環境相對濕度 |
0~100%RH |
|
大氣壓力 |
86kPa ~ 106kPa |
|
線路負荷 |
系統耦合取電正常工作電流范圍20~ 1000A |
|
兼容性 |
能耐受500kV強電場、強磁場，具有可靠安全的電磁兼窖能力 |
|
|
1、故障區間定位可靠性:≥95% |

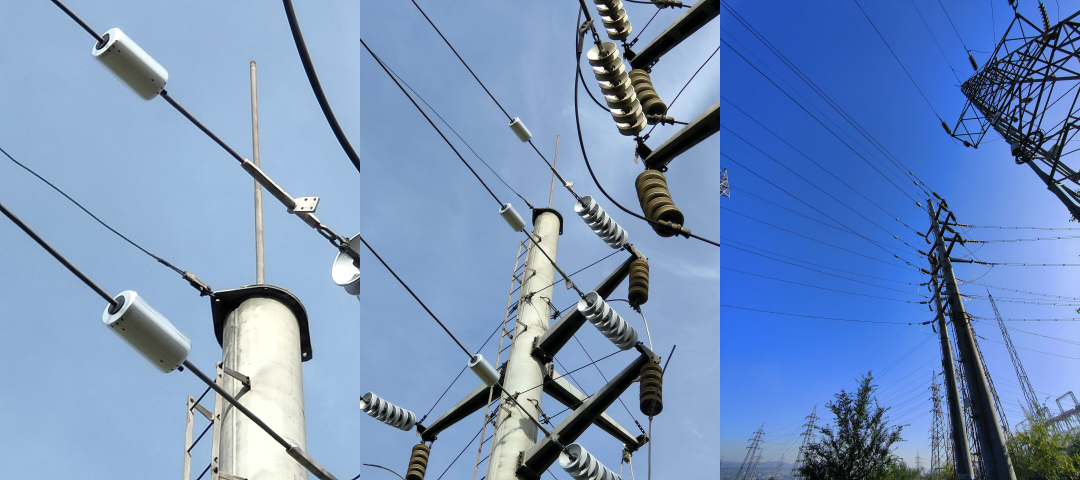

四、工程案例：
